Máy nghiền bi đứng được thiết kế để nghiền mịn và phân tán nguyên liệu trong nhiều quy trình sản xuất công nghiệp. Với kết cấu dạng đứng, buồng nghiền chắc chắn cùng hệ thống trục khuấy mạnh, thiết bị hỗ trợ xử lý vật liệu hiệu quả và ổn định. Cùng tìm hiểu chi tiết cấu tạo, nguyên lý hoạt động, ưu điểm và ứng dụng của máy qua nội dung dưới đây.

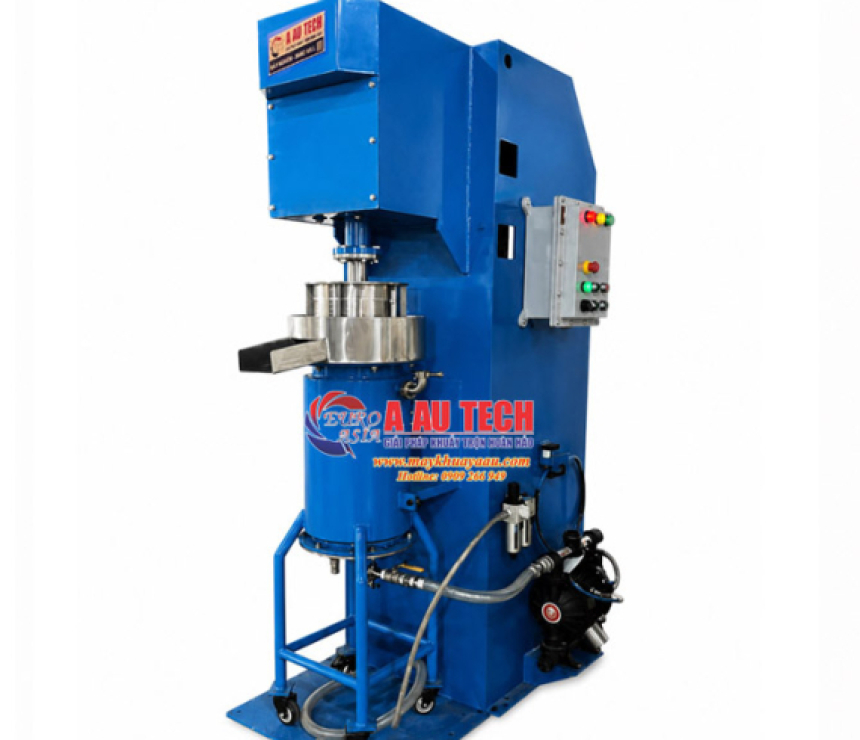

1. Cấu tạo chính của máy nghiền bi đứng
Máy nghiền bi đứng gồm các bộ phận chính nhưkhung máy, buồng nghiền, trục khuấy, bi nghiền, động cơ, tủ điều khiển và hệ thống đường ống. Mỗi bộ phận đảm nhiệm một chức năng riêng, phối hợp để quá trình nghiền diễn ra ổn định.
- Khung máy: Khung máy bằng thép chắc chắn, có nhiệm vụ nâng đỡ toàn bộ hệ thống. Chân đế giúp máy đứng vững và hạn chế rung lắc khi vận hành.
- Buồng nghiền: Buồng nghiền dạng trụ đứng, chứa nguyên liệu và bi nghiền. Tùy vật liệu xử lý, buồng có thể sử dụng inox hoặc vật liệu chống mài mòn.
- Trục khuấy và bi nghiền: Trục khuấy đặt thẳng đứng và kết nối với hệ truyền động. Khi quay, trục tạo chuyển động cho bi nghiền, tạo lực va đập và ma sát để nghiền nhỏ nguyên liệu.
- Động cơ và hộp giảm tốc: Động cơ cung cấp công suất cho quá trình nghiền. Hộp giảm tốc truyền mô-men xoắn phù hợp đến trục khuấy, giúp máy vận hành ổn định.
- Tủ điều khiển: Tủ điều khiển giúp vận hành và kiểm soát các chức năng của máy. Thiết kế tập trung giúp người dùng thao tác thuận tiện hơn.
- Hệ thống đường ống: Hệ thống gồm đường cấp liệu, xả liệu và các bộ phận phụ trợ. Với máy nghiền ướt, có thể tích hợp hệ thống làm mát để kiểm soát nhiệt độ.
2. Nguyên lý hoạt động của máy nghiền bi đứng
Nguyên liệu được đưa vào buồng nghiền cùng bi nghiền phù hợp. Khi động cơ hoạt động, trục khuấy quay và tạo chuyển động liên tục cho bi nghiền cùng vật liệu.
Dưới tác động của va đập, ma sát và lực cắt, các hạt nguyên liệu được phá nhỏ và phân tán. Với nghiền ướt, nguyên liệu được xử lý trong môi trường chất lỏng và có thể kết hợp làm mát.
Sau khi đạt độ mịn yêu cầu, sản phẩm được đưa ra ngoài qua hệ thống xả liệu.
3. Ưu điểm khi sử dụng máy nghiền bi đứng
So với một số hệ thống nghiền truyền thống, máy nghiền bi đứng có nhiều đặc điểm phù hợp với dây chuyền cần nghiền mịn.
Tiết kiệm diện tích: Kết cấu thẳng đứng giúp bố trí máy trong không gian sản xuất thuận tiện hơn.
Khả năng nghiền mịn: Trục khuấy tạo chuyển động liên tục cho bi nghiền. Vật liệu được tác động nhiều lần trong quá trình di chuyển qua vùng nghiền.
Giảm mức tiêu hao năng lượng trong một số ứng dụng: Các máy nghiền khuấy được phát triển nhằm truyền năng lượng hiệu quả vào môi trường nghiền. Hiệu quả thực tế phụ thuộc vật liệu, kích thước hạt và điều kiện vận hành.
Kết cấu thuận tiện bảo trì: Nhiều thiết kế có ít bộ phận chuyển động hơn so với một số hệ thống nghiền phức tạp. Điều này có thể giúp giảm yêu cầu bảo trì định kỳ.
Có thể thiết kế theo nhu cầu: Công suất, thể tích buồng nghiền, vật liệu chế tạo và hệ thống điều khiển có thể được lựa chọn theo quy trình sản xuất.
4. Ứng dụng của máy nghiền bi đứng
Máy nghiền bi đứng được sử dụng để nghiền mịn, phân tán và đồng nhất nguyên liệu trong nhiều lĩnh vực sản xuất. Một số ứng dụng phổ biến gồm:
- Ngành sơn: Thiết bị hỗ trợ nghiền và phân tán bột màu, chất độn, nhựa cùng các nguyên liệu rắn trong sơn. Quá trình nghiền giúp hỗn hợp đạt độ mịn và độ đồng nhất theo yêu cầu.
- Ngành mực in: Máy được sử dụng để nghiền pigment và các thành phần rắn trong mực in. Thiết bị giúp tăng khả năng phân tán màu, hỗ trợ tạo sản phẩm có độ đồng đều cao.
- Ngành hóa chất: Máy phù hợp với nhiều loại nguyên liệu hóa chất cần nghiền nhỏ hoặc phân tán. Vật liệu chế tạo buồng nghiền có thể lựa chọn theo đặc tính của từng loại hóa chất.
- Ngành phân bón: Thiết bị có thể dùng để nghiền và phân tán một số nguyên liệu trong quá trình sản xuất phân bón. Cấu hình máy được lựa chọn dựa trên độ cứng, kích thước nguyên liệu và yêu cầu độ mịn.
5. Lưu ý khi sử dụng máy nghiền bi đứng
Trước khi vận hành, cần kiểm tra tình trạng buồng nghiền, trục khuấy, đường ống và hệ thống truyền động. Lượng bi nghiền cũng cần được lựa chọn phù hợp với thiết kế máy.
Trong quá trình vận hành, cần theo dõi nhiệt độ, độ rung và tiếng ồn bất thường. Với hệ thống nghiền ướt, cần kiểm soát lưu lượng nguyên liệu và hệ thống làm mát nếu được trang bị.
Việc bảo dưỡng định kỳ giúp hạn chế hao mòn và duy trì hiệu suất thiết bị. Các chi tiết tiếp xúc trực tiếp với vật liệu nên được kiểm tra thường xuyên, đặc biệt khi xử lý nguyên liệu có tính mài mòn cao.
6. Máy nghiền bi đứng tại Á Âu
Máy nghiền bi đứng có thể được thiết kế theo yêu cầu về công suất và đặc tính nguyên liệu. Á Âu cung cấp giải pháp thiết bị nghiền cho nhiều lĩnh vực như sơn, mực in, hóa chất và vật liệu công nghiệp.
Tùy từng quy trình, thiết bị có thể được tư vấn về thể tích buồng nghiền, công suất động cơ, vật liệu chế tạo và hệ thống phụ trợ. Việc lựa chọn cấu hình phù hợp giúp máy hoạt động ổn định và đáp ứng yêu cầu sản xuất thực tế.
Nếu Quý khách đang tìm kiếm máy nghiền bi đứng cho dây chuyền sản xuất, Á Âu có thể tư vấn cấu hình dựa trên nguyên liệu, năng suất và độ mịn cần đạt.
