Máy nghiền bi nằm ngang cánh Turbo được thiết kế cho quá trình nghiền mịn và phân tán nguyên liệu dạng lỏng hoặc huyền phù. Thiết bị kết hợp cánh Turbo tốc độ cao với bi nghiền bên trong buồng nghiền kín, tạo lực va đập và ma sát mạnh để giảm kích thước hạt. Máy phù hợp cho nhiều dây chuyền sản xuất sơn, mực in, hóa chất và vật liệu công nghiệp. Vậy máy có cấu tạo như thế nào, hoạt động ra sao và mang lại những ưu điểm gì? Hãy cùng tìm hiểu chi tiết trong nội dung dưới đây.

1. Cấu tạo và nguyên lý hoạt động của máy nghiền bi nằm ngang cánh Turbo

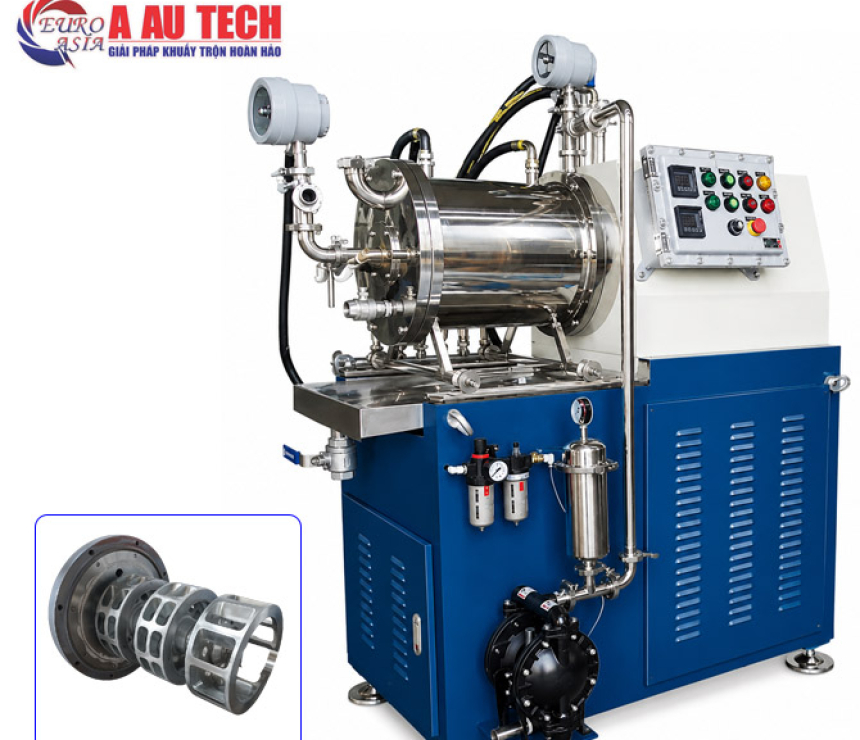

Máy nghiền bi nằm ngang cánh Turbo được thiết kế theo dạng buồng nghiền kín, kết hợp cụm cánh Turbo, bi nghiền, hệ thống phân ly, làm mát và bơm tuần hoàn. Các bộ phận phối hợp liên tục để tạo lực nghiền và phân tán nguyên liệu.

• Buồng nghiền: Dạng hình trụ nằm ngang, chế tạo từ vật liệu phù hợp với đặc tính nguyên liệu. Bên trong chứa bi nghiền và cụm cánh Turbo. Đây là khu vực diễn ra quá trình va đập, ma sát và cắt.
• Trục và cánh Turbo: Động cơ truyền chuyển động đến trục nghiền. Khi trục quay, cánh Turbo tạo dòng chuyển động mạnh, giúp bi nghiền phân bố và va chạm liên tục với nguyên liệu.
• Bi nghiền: Đóng vai trò trực tiếp trong quá trình giảm kích thước hạt. Tùy nguyên liệu và độ mịn yêu cầu, có thể lựa chọn kích thước và vật liệu bi phù hợp.
• Bộ phận phân ly: Có nhiệm vụ giữ bi nghiền bên trong buồng. Sản phẩm sau nghiền được tách khỏi môi trường nghiền và đưa ra ngoài.
• Hệ thống làm mát: Buồng nghiền được bố trí hệ thống giải nhiệt nhằm hạn chế nhiệt phát sinh do ma sát và va đập. Điều này đặc biệt cần thiết với nguyên liệu nhạy nhiệt.
• Bơm và đường ống: Bơm đưa nguyên liệu vào buồng nghiền. Sau khi xử lý, sản phẩm có thể được đưa về bồn chứa hoặc tuần hoàn lại máy để tiếp tục nghiền.
• Tủ điều khiển: Quản lý hoạt động của động cơ, bơm và các thiết bị liên quan. Tùy cấu hình, hệ thống có thể tích hợp biến tần, cảm biến nhiệt độ và áp suất.

Nguyên lý hoạt động của máy nghiền bi cánh Turbo

Nguyên liệu được bơm vào buồng nghiền chứa sẵn bi nghiền. Khi động cơ hoạt động, trục và cánh Turbo quay với tốc độ cao, tạo chuyển động mạnh cho bi nghiền.

Dưới tác động của lực va đập, ma sát và lực cắt, các hạt nguyên liệu liên tục bị phá vỡ và giảm kích thước. Dòng nguyên liệu tiếp tục di chuyển qua khu vực phân ly.

Tại đây, bi nghiền được giữ lại trong buồng, còn sản phẩm sau nghiền được đưa ra ngoài. Với phương thức tuần hoàn, sản phẩm chưa đạt độ mịn tiếp tục quay lại buồng nghiền để xử lý thêm.

Quá trình này diễn ra liên tục, giúp tăng khả năng phân tán, kiểm soát độ mịn và đáp ứng yêu cầu sản xuất công nghiệp. Cấu hình buồng nghiền, cánh Turbo, bi nghiền và hệ thống làm mát có thể được lựa chọn dựa trên từng loại nguyên liệu và năng suất yêu cầu.

>>> Nghiền tinh bột nghệ bằng máy nghiền ngang 20 lít

2. Ưu điểm nổi bật của máy nghiền bi nằm ngang cánh Turbo

Máy nghiền bi nằm ngang cánh Turbo mang đến nhiều điểm phù hợp cho dây chuyền nghiền mịn liên tục:

• Hiệu suất nghiền cao: Cánh Turbo tạo chuyển động mạnh cho môi trường nghiền, tăng khả năng truyền năng lượng vào nguyên liệu.
• Độ mịn tương đối đồng đều: Bi nghiền được phân bố và chuyển động liên tục trong buồng.
• Có thể nghiền liên tục: Thiết bị phù hợp với chế độ chạy một lần qua hoặc tuần hoàn.
• Kiểm soát nhiệt tốt: Lớp làm mát giúp hạn chế nhiệt phát sinh trong quá trình nghiền.
• Khả năng xử lý nhiều loại vật liệu: Có thể lựa chọn vật liệu buồng, rotor và bi nghiền theo đặc tính nguyên liệu.
• Giảm thất thoát bi: Hệ thống phân ly giúp giữ môi trường nghiền bên trong buồng.
• Dễ tích hợp dây chuyền: Máy nghiền bi cánh Turbo có thể kết nối với bồn chứa, bơm, hệ thống đường ống và tủ điều khiển.
• Có thể tùy chỉnh: Thông số máy được lựa chọn dựa trên năng suất, độ nhớt, độ mịn và đặc tính sản phẩm.

3. Ứng dụng của máy nghiền bi nằm ngang cánh Turbo

Máy nghiền bi cánh Turbo phù hợp với nhiều ngành cần nghiền ướt và phân tán hạt mịn.

- Ngành sơn và chất phủ: Máy hỗ trợ nghiền và phân tán pigment, chất màu và các thành phần rắn trong nền lỏng. Thiết bị có thể sử dụng cho sơn công nghiệp, sơn ô tô và nhiều loại coating khác.

- Ngành mực in: Thiết bị hỗ trợ giảm kích thước hạt màu và tăng độ phân tán. Đây là yêu cầu quan trọng trong quá trình sản xuất mực in và mực in phun.

- Ngành hóa chất: Máy nghiền bi cánh Turbo được sử dụng để nghiền, phân tán và đồng nhất nhiều dạng nguyên liệu hóa chất dạng huyền phù hoặc paste.

- Ngành thuốc bảo vệ thực vật: Công nghệ nghiền bi ướt có thể được ứng dụng cho các hệ phân tán và huyền phù cần kích thước hạt nhỏ.

- Vật liệu công nghệ cao: Các dòng Turbo bead mill trên thị trường còn được ứng dụng cho pigment, vật liệu nano, vật liệu điện tử và một số loại nguyên liệu pin.

4. Máy nghiền bi nằm ngang cánh Turbo tại Á Âu

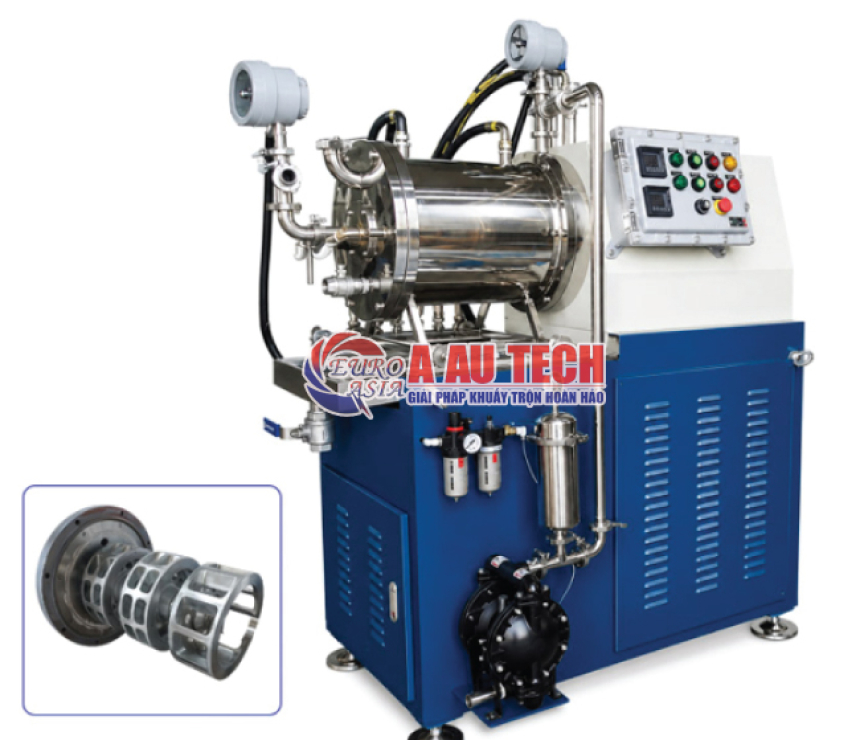

Máy nghiền bi nằm ngang cánh Turbo phù hợp với các dây chuyền cần nghiền ướt, phân tán và kiểm soát kích thước hạt. Thiết kế buồng nghiền nằm ngang kết hợp cánh Turbo, bi nghiền, hệ thống phân ly và làm mát giúp thiết bị đáp ứng yêu cầu sản xuất liên tục.

Tại Á Âu, thiết bị có thể được tư vấn và thiết kế theo đặc tính từng loại nguyên liệu. Cấu hình máy được cân nhắc dựa trên năng suất, độ nhớt, độ mịn, vật liệu tiếp xúc và yêu cầu vận hành thực tế.

>>> Máy sản xuất nghiền sơn nằm ngang 30 lít

Nếu Quý khách hàng đang tìm máy nghiền bi nằm ngang cánh Turbo, liên hệ Á Âu để được hỗ trợ lựa chọn thiết bị và giải pháp nghiền phù hợp.

---------------------------------------------------------------------------------------
