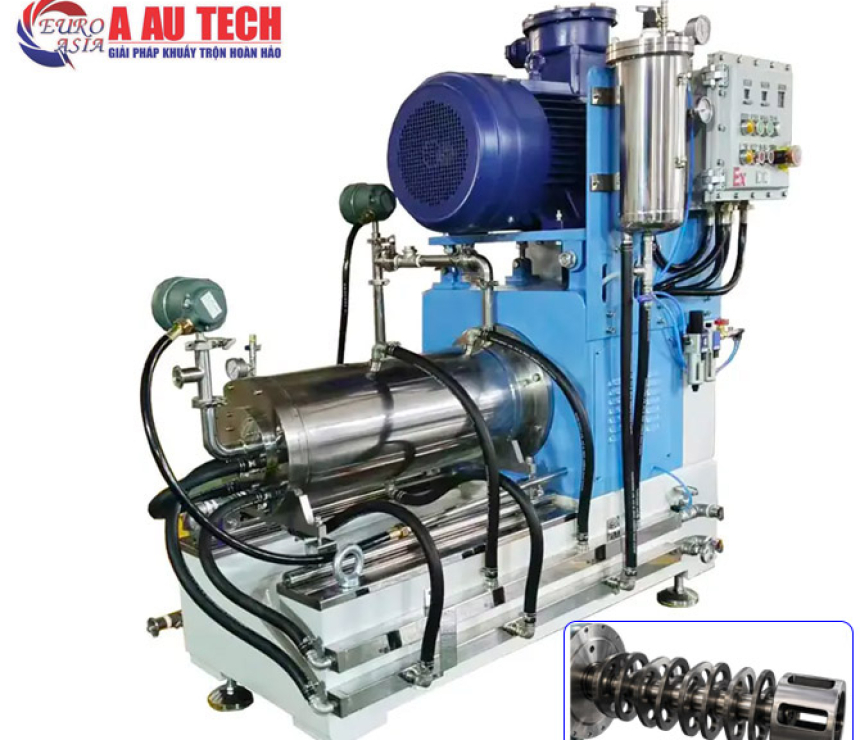

Máy nghiền bi nằm ngang cánh đĩa được sử dụng để nghiền mịn và phân tán nguyên liệu trong môi trường lỏng. Thiết bị hoạt động dựa trên sự chuyển động của bi nghiền cùng hệ thống cánh đĩa bên trong buồng nghiền. Nhờ thiết kế nằm ngang, máy có thể xử lý liên tục và hỗ trợ kiểm soát nhiệt trong quá trình nghiền. Cùng tìm hiểu chi tiết cấu tạo, nguyên lý hoạt động, ưu điểm và ứng dụng của thiết bị dưới đây.

1. Cấu tạo và nguyên lý hoạt động của máy nghiền bi nằm ngang cánh đĩa

Máy nghiền bi nằm ngang cánh đĩa được thiết kế từ nhiều bộ phận phối hợp nhằm tạo ra quá trình nghiền và phân tán liên tục.

• Khung máy: Làm nhiệm vụ nâng đỡ toàn bộ buồng nghiền, motor, đường ống và các thiết bị phụ trợ. Kết cấu chắc chắn giúp máy hoạt động ổn định trong thời gian dài.
• Buồng nghiền: Buồng nghiền nằm ngang, là nơi chứa nguyên liệu và bi nghiền. Vật liệu chế tạo buồng được lựa chọn dựa trên đặc tính sản phẩm và yêu cầu chống mài mòn.
• Trục nghiền: Truyền chuyển động từ motor đến hệ thống cánh đĩa. Trục cần có độ cứng và độ chính xác phù hợp với tốc độ vận hành của máy.
• Cánh đĩa: Được bố trí dọc theo trục nghiền. Khi quay, cánh đĩa tạo chuyển động cho bi nghiền và hình thành vùng nghiền có cường độ cao.
• Bi nghiền: Có thể sử dụng bi zirconia, ceramic hoặc vật liệu phù hợp khác. Kích thước bi được lựa chọn theo đặc tính nguyên liệu và yêu cầu sản phẩm.
• Hệ thống phân ly: Có nhiệm vụ giữ bi nghiền bên trong buồng và cho sản phẩm sau nghiền đi qua. Thiết kế bộ phận phân ly ảnh hưởng trực tiếp đến khả năng vận hành và lưu lượng của máy.
• Hệ thống làm mát: Buồng nghiền có thể tích hợp lớp làm mát giúp kiểm soát nhiệt phát sinh trong quá trình nghiền.
• Motor và truyền động: Cung cấp năng lượng cho trục và cánh đĩa. Công suất được lựa chọn dựa trên dung tích buồng, loại nguyên liệu và yêu cầu nghiền.
• Tủ điều khiển: Hỗ trợ kiểm soát motor, tốc độ và các thông số vận hành. Tùy cấu hình, máy có thể tích hợp biến tần và các chức năng cảnh báo.

Nguyên lý hoạt động của máy nghiền bi nằm ngang cánh đĩa: Nguyên liệu được đưa vào buồng nghiền cùng lượng bi nghiền phù hợp. Khi motor hoạt động, trục quay kéo theo các cánh đĩa chuyển động với tốc độ cài đặt. Bi nghiền được phân bố trong buồng và liên tục chuyển động dưới tác động của cánh đĩa.

Nguyên liệu đi qua vùng chứa bi sẽ chịu tác động đồng thời của lực va đập, ma sát và lực cắt. Các hạt lớn dần được phá nhỏ và phân tán trong pha lỏng. Sau thời gian xử lý, sản phẩm đạt yêu cầu được đưa ra khỏi buồng qua hệ thống phân ly.

Cấu hình cánh đĩa nằm ngang có thể tạo sự phân bố bi phù hợp trong buồng nghiền. Một số thiết kế hiện đại còn tối ưu dòng chảy và phân bố bi để tăng hiệu quả sử dụng năng lượng.

>>> Máy nghiền ngang 30 lít chuyên nghiền sơn siêu mịn

Thông số kỹ thuật tham khảo

Thông số máy nghiền bi nằm ngang cánh đĩa cần được xác định theo từng loại nguyên liệu và năng suất mong muốn. Một số hạng mục thường được quan tâm gồm:

Dung tích buồng nghiền, công suất motor và kích thước bi không nên lựa chọn cố định cho mọi sản phẩm. Độ nhớt, hàm lượng chất rắn, độ cứng nguyên liệu và kích thước hạt đầu vào đều ảnh hưởng đến cấu hình máy.

2. Ưu điểm nổi bật của máy nghiền bi nằm ngang cánh đĩa

Máy nghiền bi nằm ngang cánh đĩa mang lại nhiều lợi ích khi sử dụng trong các dây chuyền nghiền ướt:

• Nghiền và phân tán hiệu quả: Hệ thống cánh đĩa kết hợp bi nghiền tạo vùng nghiền mạnh.
• Hoạt động liên tục: Nguyên liệu có thể được cấp và thu hồi liên tục theo cấu hình dây chuyền.
• Khả năng kiểm soát nhiệt: Buồng nghiền tích hợp hệ thống làm mát để hạn chế nhiệt tích tụ.
• Dễ điều chỉnh: Tốc độ trục và các thông số vận hành có thể thay đổi theo từng sản phẩm.
• Kết cấu gọn: Buồng nghiền nằm ngang giúp bố trí thiết bị thuận tiện trong dây chuyền.
• Đa dạng vật liệu nghiền: Có thể lựa chọn loại bi và vật liệu buồng phù hợp với từng nguyên liệu.
• Hỗ trợ tự động hóa: Tủ điều khiển có thể kết hợp biến tần, cảm biến và các chức năng giám sát.

Khả năng làm mát là yếu tố quan trọng đối với nghiền ướt. Các dòng máy nghiền bi công nghiệp hiện nay chú trọng thiết kế buồng nghiền và đường truyền nhiệt để duy trì nhiệt độ sản phẩm trong giới hạn phù hợp.

3. Ứng dụng của máy nghiền bi nằm ngang cánh đĩa

Máy nghiền bi nằm ngang cánh đĩa được sử dụng trong nhiều ngành cần nghiền mịn và phân tán nguyên liệu dạng lỏng.

- Ngành sơn và chất phủ: Thiết bị hỗ trợ nghiền và phân tán pigment, chất độn cùng các thành phần rắn trong hệ chất lỏng. Máy có thể được tích hợp vào dây chuyền sản xuất sơn nước, sơn công nghiệp và các loại chất phủ khác.

- Ngành mực in: Máy nghiền bi nằm ngang cánh đĩa giúp xử lý pigment và nguyên liệu màu trong quá trình sản xuất mực. Công nghệ nghiền ướt giúp tăng mức độ phân tán và hỗ trợ tạo sản phẩm có độ đồng nhất cao.

- Ngành hóa chất: Thiết bị có thể sử dụng để nghiền và phân tán nhiều loại nguyên liệu hóa chất. Vật liệu buồng nghiền và bi nghiền cần được lựa chọn dựa trên tính ăn mòn, độ cứng và đặc tính của sản phẩm.

- Vật liệu đặc thù: Máy nghiền bi nằm ngang cánh đĩa còn được sử dụng trong một số quy trình xử lý vật liệu điện tử, chất phủ chuyên dụng, vật liệu pin và các sản phẩm có yêu cầu nghiền ướt.

4. Lưu ý khi lựa chọn máy nghiền bi nằm ngang

Để lựa chọn máy nghiền bi nằm ngang cánh đĩa phù hợp, trước tiên cần xác định đặc tính của nguyên liệu. Các thông tin như độ nhớt, hàm lượng chất rắn, độ cứng và khả năng ăn mòn giúp xác định vật liệu buồng nghiền và bi nghiền.

Kích thước bi cũng cần được lựa chọn phù hợp với yêu cầu nghiền. Với một số quy trình, việc sử dụng bi nhỏ giúp tăng diện tích tiếp xúc và hỗ trợ quá trình nghiền mịn. Tuy nhiên, kích thước bi phải phù hợp với hệ thống phân ly và thiết kế buồng nghiền.

Tốc độ cánh đĩa cũng cần được tính toán theo sản phẩm. Tốc độ quá cao có thể làm tăng nhiệt và mức tiêu hao năng lượng. Vì vậy, hệ thống điều chỉnh tốc độ giúp người vận hành kiểm soát quá trình linh hoạt hơn.

Ngoài ra, cần quan tâm đến khả năng làm mát, độ bền của các chi tiết tiếp xúc với bi nghiền và khả năng vệ sinh buồng nghiền. Đây là những yếu tố ảnh hưởng đến độ ổn định và tuổi thọ thiết bị.

5. Máy nghiền bi nằm ngang cánh đĩa thiết kế theo nhu cầu tại Á Âu

Á Âu cung cấp giải pháp máy nghiền bi nằm ngang cánh đĩa với cấu hình được lựa chọn theo đặc tính nguyên liệu và yêu cầu sản xuất. Thiết bị có thể tích hợp buồng nghiền, cánh đĩa, hệ thống phân ly, làm mát, motor truyền động và tủ điều khiển.

Vật liệu chế tạo có thể được lựa chọn theo đặc tính sản phẩm. Với nguyên liệu có tính mài mòn hoặc ăn mòn, các chi tiết tiếp xúc trực tiếp cần được tính toán phù hợp để nâng cao độ bền.

Tốc độ nghiền, dung tích buồng, công suất motor và hệ thống làm mát cũng được cân nhắc theo năng suất thực tế. Máy nghiền bi có thể kết hợp vào dây chuyền nghiền – phân tán hoặc vận hành theo hệ thống tuần hoàn tùy quy trình.

>>> Máy nghiền ngang 60 lít

Nếu Quý khách hàng đang tìm kiếm máy nghiền bi nằm ngang cánh đĩa phù hợp với nguyên liệu và công suất sản xuất, hãy liên hệ Á Âu để được tư vấn cấu hình, vật liệu và giải pháp thiết kế phù hợp.

---------------------------------------------------------------------------------------
